安士缔6-10KV高压消防泵巡检控制系统应用解决方案

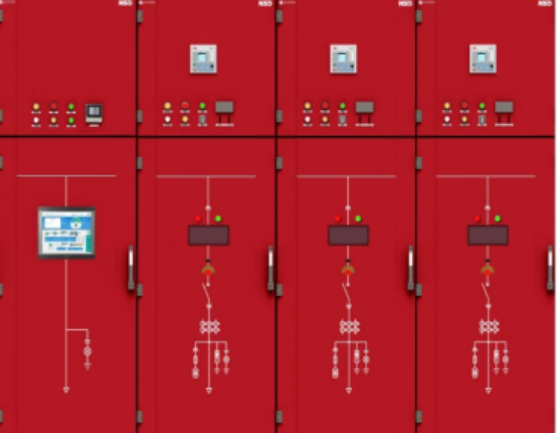

NSD3FCS-HV高压消防泵智能巡检控制系统设备

概述

随着我国工业的发展，为了保证工业企业的生产和消防，大型企业的泵站选用了6-10KV的高压电机作为水泵的驱动动力，这些电机功率大、电压高，需要配备高压启动设备。由于消防设备安装在消防泵房内，消防泵房的环境潮湿、消防水泵长期处于非运行状态，造成水泵机械锈蚀也经常发生，高压消防给水设备因其设备功率大，水泵的流量及扬程也很大，所以这些设备的日常维护保养受以上因素的影响，无法做到日常有效维护，试机时也因其泄水点少，致使其工作扬程增加，甚至会出现消防管道破裂至消防系统瘫痪。

安士缔电气专门研制的NSD3FCS-HV高压消防泵智能巡检控制系统很好的解决了高压消防水泵既能启动运行又能进行日常巡检的问题。广泛应用于石油石化、煤化工、电厂、LNG燃气等大型工业用户的消防泵系统。

系统工作原理

高压电机巡检，400V巡检控制柜配置高压巡检专用联络柜。巡检柜主回路变频器输出10Hz电源接

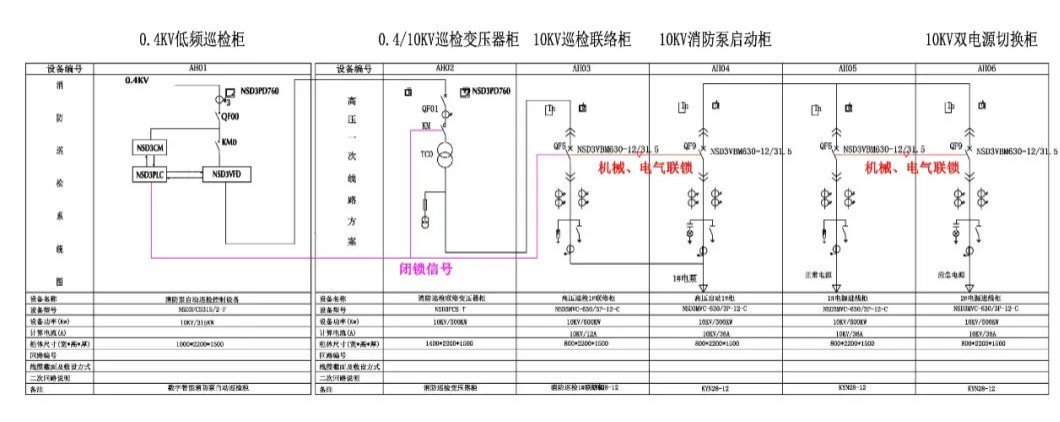

至0.4/10KV变压器低压进线端，经变压后，通过巡检联络柜接到高压电机，从而进行高压电机的巡检。(文末附典型应用图)

系统特点

在系统无消防命令且消防泵控制设备系统开关置于自动状态时，系统时钟到达巡检时间以后，智能巡检控制器会对消防控制柜的主回路、消防电源状态、消防双电源自动转换开关ATS进行检测确认正常，以保障消防设备的供电可靠性；

高压巡检联络柜、高压消防泵启动柜满足10kV开关柜生产规范要求，具备“五防联锁”功能；

→自动巡检时接收到消防运行命令，能立即退出巡检，并运行高压消防泵就地控制柜，启动消防水泵出水灭火；

为保障安全，高压巡检联络柜与高压消防泵就地控制柜具有机械、电气双重联锁，杜绝低频巡检电源与高压启动电源同时接通的风险；

为保障高压消防泵供电的持续性及可靠性，可配置10KV高压ATS双电源切换装置，为整体解决方案一体化产品，主备电源间具有可靠的机械、电气双重联锁功能，杜绝两路电源同时接通的风险；同时符合消防负载双电源供电及末端切换的设计要求。

→柜内核心元器件如断路器、接触器、变频器等采用合资及以上品牌产品，并与检验报告保持一致，符合消防产品一致性要求，确保顺利通过消防验收；支持云消防物联网功能接口，采用智慧物联技术，通过监控中心巡检和数据采集器主动上报相结合的方式来采集消防泵、消防水池、管网、消防泵控制柜、消防双电源柜等消防设施的信息，提高消防泵运行、维护的可靠性。
