产品疑问解答|双电源切换时间你真的了解吗?

摘要

在工程项目设计中为了让重要负载不停电或尽可能的少停电,规范要求引入双路电源,通过ATSE进行主备电源自动转换。

双电源转换开关解题

   问题解答• 第1期

在工程项目设计中为了让重要负载不停电或尽可能的少停电,规范要求引入双路电源,通过ATSE进行主备电源自动转换。

自动转换开关电器ATSE是由一个(或几个)转换开关电器和其它必需的电器组成,用于监测电源电路,并将一个或几个电源自动转换至另一个电源的电器。

Q

   那么在项目设计选型、招投标过程中应如何选择ATSE的转换时间呢?

A:对自动转换开关ATSE时间的要求是与备用电源类型、相应负载类别及开关自身性能相关联的。一般ATSE都有两个转换时间,特意引入延时时间和转换动作时间。特意引入延时时间主要为了避免电网电源来自高压侧干扰的误转换而引入的延时,它是由控制器设定的(可调),一般在100ms -5s 范围;而转换动作时间是机械开关(主体部分)固有的动作时间,它与开关的结构有关,一般在50ms -3s(不可调)。所以,一个ATSE总动作时间(注:在实际工程应用中总动作时间=断电时间)一般不会小于150 ms

Q

什么是ATSE的转换时间?

A:根据国家标准《自动转换开关电器》GB/T14048.11-2008, ATSE的动作时间有下列几种表示方法:触头转换时间、转换动作时间、总动作时间、断电时间、返回转换时间。

1)  触头转换时间

测定从第一组主触头断开常用电源起至第二组主触头闭合备用电源为止的时间。

2)  转换动作时间

测定从主电源被监测到偏差的瞬间起至主触头闭合备用电源为止的时间(含机构动作时间),不包括特意引入(控制器)的延时。

注:包含控制器检测电源故障时的逻辑运算时间+开关本体的触头转换时间。

3)  总动作时间

转换动作时间与特意引入(控制器)的延时之和。

4)  返回转换时间

从常用电源完全恢复正常的瞬间起至一组主触头闭合常用电源的瞬间为止的时间加上特意引入(控制器)的延时。

5)  断电时间

在产生最长燃弧时间的条件下,在转换过程中测量的从各相电弧最终熄灭的瞬间起至主触头闭合另一个电源为止的转换过程时间,包括特意引入的延时。(一般情况下不宜小于50ms,如有特殊应用场景需要做验证、测试。)

知识点:在设计选用过程中用户需要注意区分“触头转换时间”与“转换动作时间”两者的区别,以满足不同配电系统使用要求。

Q

   如何选择ATSE的转换时间?

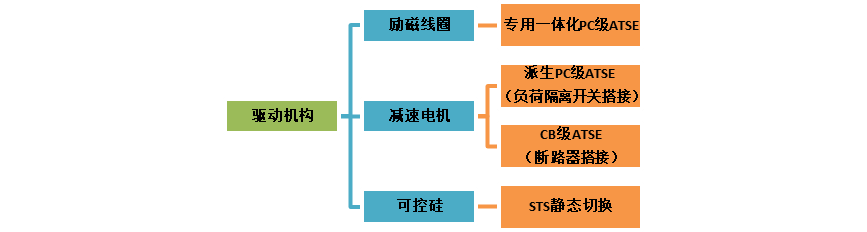

A:首先让我们先来了解下ATSE的构造,对应ATSE的“触头转换时间”。目前市场上主流使用的ATSE,主要分为励磁驱动结构的专用一体化PC级和电机驱动的派生PC级、CB级三种结构外加可控硅驱动的STS静态切换。



励磁线圈驱动结构转换速度快,触头转换时间一般是50-100ms;电机驱动结构转换速度较慢,一般是1.5-3s;可控硅切换时间一般在2-5ms,主要用于IT负荷;所以要根据负载准许的断电时间来选择ATSE的形式和种类。

选择ATSE的转换时间,还需要明确是否包含控制器转换判断的时间,也就是一般招标文件经常要求的ATSE在失压、过欠压、任意相断相、过欠频等电源故障条件下自动转换时控制器的检测、分析、判定、发送指令等所需的时间。根据各厂家的设计方案以及制造工艺不同,控制器运算时间一般在100-500ms不等。

举例1:招标文件中要求转换时间不大于100ms,一般是指ATSE的触头转换时间,主流的专用一体化PC级产品均能满足要求。

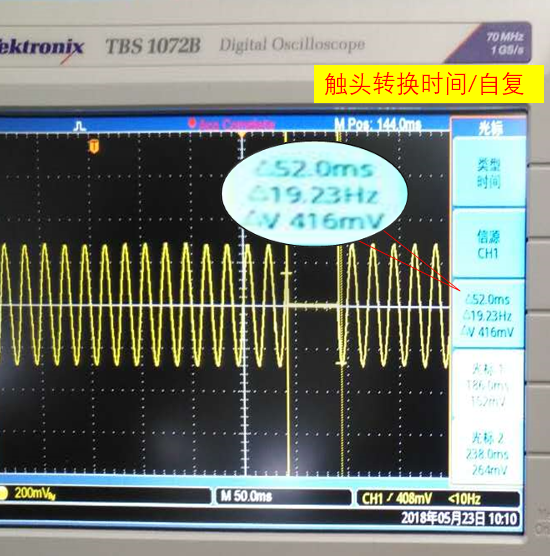

NSD3ATS-S标准型ATSE示波仪实测

触头切换时间52ms

举例2:招标文件中要求全程转换时间/转换动作时间不大于200ms,一般理解为ATSE的转换动作时间,包含控制器+开关本体的时间,主流厂家的专用一体化PC级产品高端系列基本都能满足要求。

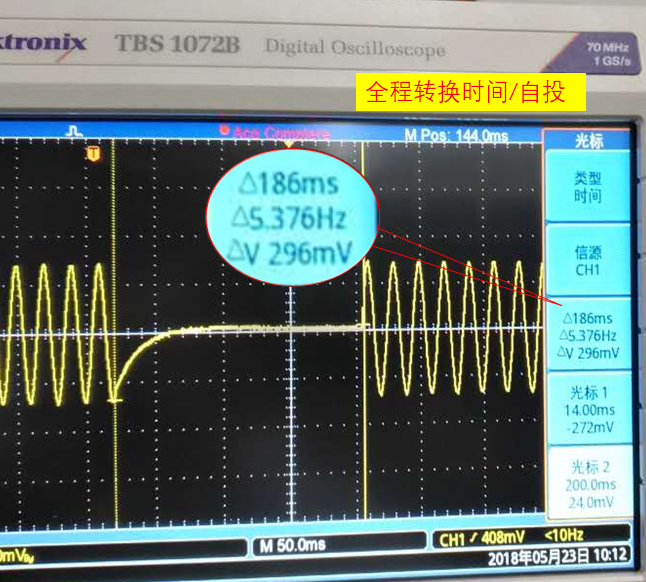

NSD3ATS-S标准型ATSE示波仪实测

   全程转换时间186ms

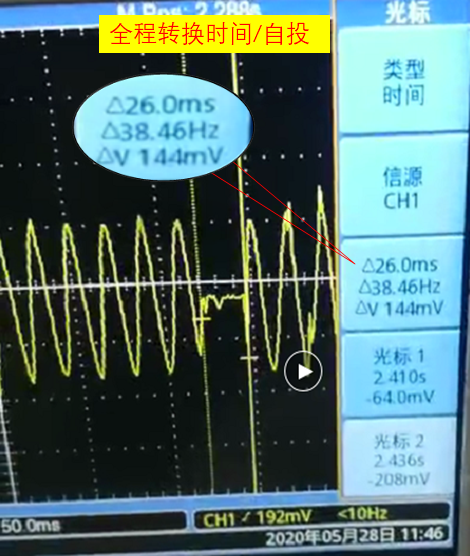

NSD3ATS-HV高速型ATSE示波仪实测

   全程转换时间26ms
